PolyWorks | Inspector™ 实用技巧
使用CNC CMM探测孔时,精确定位每个测量点对于保证测量准确性来说很重要。遇到此种情况,你可以使用定位中心选项,测量一个孔来保持测量点相对实际孔的估算中心的位置。通过快速预测量孔并计算其偏差,可以确保探针在获取点时接触的是预期测量面。
步骤:确认定位内圆中心功能
1 . 双击内圆显示属性表
2 . 从测量标签上:
a. 确认测量方式设置为CNC 探测并且在下层菜单将子方式设置为标准
b. 展开测量点偏置选项
c. 选择定位中心
d. 或者:若你认为实际孔高于或低于该名义平面且偏移量超过默认值,请增加至平面的偏置参数。
e. 点击应用并关闭。

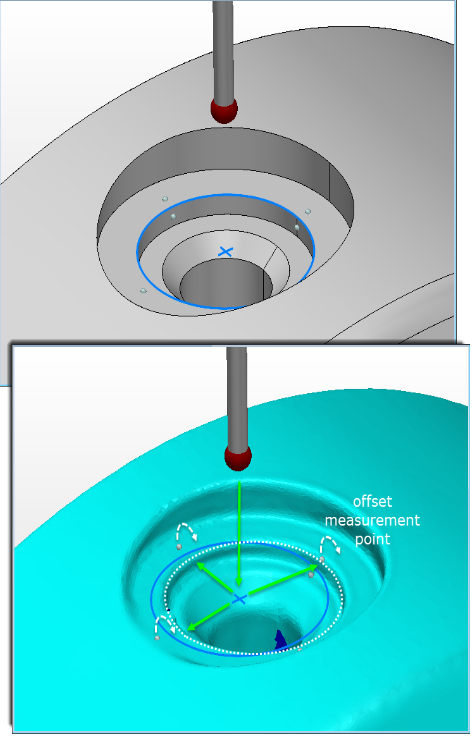

在CNC探测圆之前,定位中心功能操作如下:
• 探针球头伸入名义圆中心的孔。
• 探针停在至平面的偏置参数相对应的深度。
• 孔中心通过获取孔中的三个点估得。
• 之后,自动开始CNC探测孔。所使用的测量点是根据圆的估算位置以及其属性页中指定的其他参数偏置得到的。
注: 如果部件偏差严重,探针球头可能无法直接伸入孔内。这种情况下,激活测量点偏置中搜索孔功能,先确定孔的位置。该步骤先于定位中心步骤运行。搜索孔和定位中心两个功能可有效结合,并互相兼容。
欲获得更多搜索孔功能介绍,在InnovMetric网站参见上一篇小窍门系列文章。
