利用最小和最大偏差实现故障排除功能

发表时间:
2020-02-24
浏览次数:
9057
分享到:

当您分析功能的某些形状、方向和位置控制的结果时,确定最坏点是非常重要的,因为它可用于计算报告值。借助PolyWorks® Metrology Suite 2019,您现在可以轻松地在 3D 场景中显示特征测量点的最小和最大偏差。这有助于您改进报告功能,并快速识别问题区域。


要显示特征测量点的最小和最大偏差



操作步骤:


  1. 右键单击 3D 场景中的已测特征,弹出快捷菜单。

  2. 在快捷菜单上,单击“视图>最小和最大偏差>恢复”。

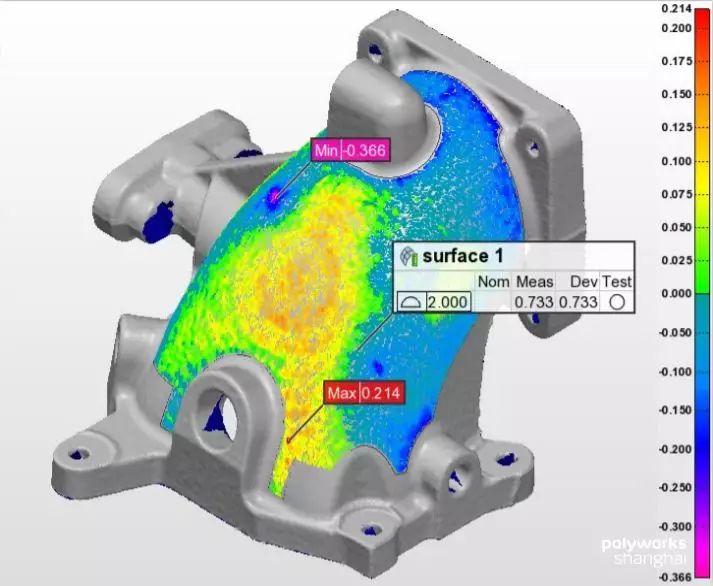

  3. 特征测量点的最小和最大偏差便显示在3D场景中。


可选:若要显示所有测量点的偏差,右击该特征并在弹出的快捷菜单上点击“视图 > 偏差 >恢复”。

注意:您还可以使用特征的属性表来激活显示最小和最大偏差。只需点击“显示”选项卡,选择“识别最小和最大偏差”选项,然后点击“应用”按钮即可。
