使用PEM延伸工具正确定位CNC CMM 扫描测头

发表时间:
2018-11-17
浏览次数:
8761
分享到:

PolyWorks|Inspector™ 实用技巧

在扫描时,如果扫描线的设置无法让您获取弯曲区域的高密度数据,您可能需要改变部件在CMM工作台上的定位,这既花费时间,也会带来工件对齐的问题。PolyWorks| Inspector 中CNC CMM的插件现在支持PEM延伸工具,允许在旋转方向上,定位扫描测头,而没有这个PEM工具,则无法进行设置。有了这项扩展的功能,您就可以定义能够获得高质量的、高密度数据的光学扫描路径,而无需调整固定在工作台上的工件位置。

设置PEM ASSY L25延伸工具:

步骤:

1 . 在设备工具栏中,选择CNC CMM插件

2 . 在探测设备工具栏中,点击设备属性

3 . 在探测设备属性框中,将显示您的CNC CMM设置,点击工具选项卡之后,再点击位于垂直工具栏的创建按钮,出现创建窗口。

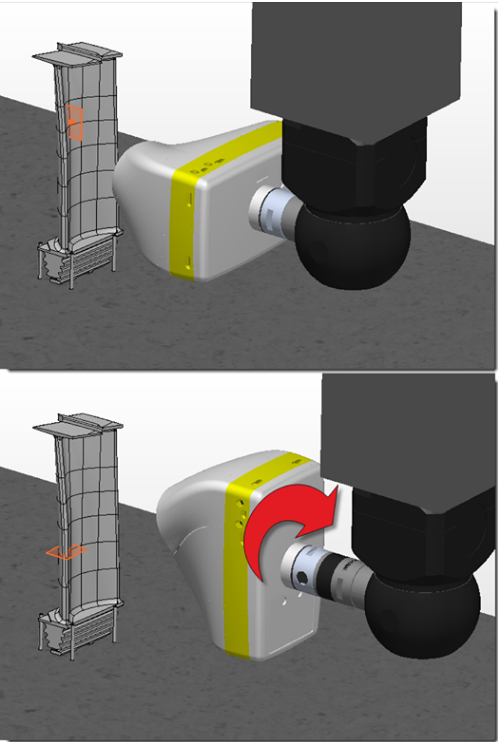

4 . 选择并添加所需的PEM ASSY L25延伸组件,允许扫描测头沿顺时针或者逆时针旋转30°,60°,90°。

5.  选择并添加其他的组合配件,包括对应的扫描测头,之后点击创建。

设置完成后,该账户在此工作站上无论是双击任何已存在的PolyWorks | Inspector项目或是从工具栏新建项目,都将开启 PolyWorks | Inspector 探测模块。

注: 设置工具更换架时,延伸组件和安装在之后的组合件,必须使用同一个工具更换架端口。
