PolyWorks|Inspector™ 实用技巧
若仅对大型零件的特定区域创建 CNC 扫描序列,则可以逐个区域创建线性扫描路径,但这种方法需要大量步骤。通过 PolyWorks Metrology Suite 2018 IR9,您可以使用单个扫描路径扫描所有不同的区域,并定义不进行扫描仅用于移动机器的段。如此一来,您可以将多个步骤合并为一步,从而简化序列创建和维护,同时保证测量速度。
如何创建包含不扫描路径段的线性扫描路径
步骤:
1 . 确保所需的 CAD 模型在 3D 场景中可见,且 CNC CMM 扫描仪插件已激活
2 . 打开“扫描”对话框。
3 . 在参数部分,点击创建路径按钮,随即显示创建扫描路径对话框,并启动互动点选模式
4 . 将类型设置为线性
5. 点击 CAD 模型来定义线性扫描路径。点击创建将要进行扫描的段,点击并按住 CTRL 键创建不扫描的段
6. 右键单击以结束路径扫描并退出互动模式。

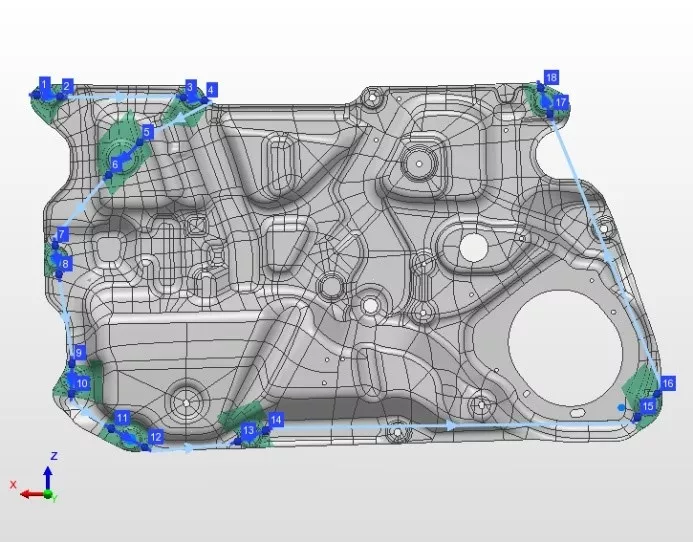

注:默认情况下,已扫描段显示为深蓝色,未扫描段显示为浅蓝色。
